Дуги для палатки: как измерить старую и подобрать замену

Дуга треснула у втулки, а выезд в субботу. Дуги для палатки подбирают по трём цифрам: диаметру трубки, длине сегмента и числу сегментов, и снять их можно дома за десять минут. Ошибка в полмиллиметра даёт сегмент, который болтается во втулке или не лезет в неё.

Как измерить диаметр дуги для палатки

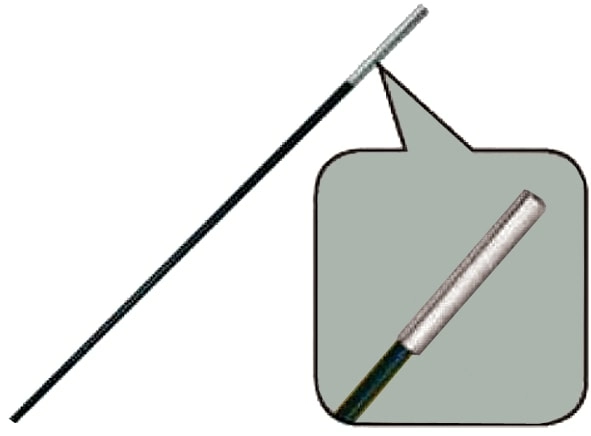

Первым делом хочется приложить штангенциркуль к втулке. Не надо: у фибергласса и дюрапола это металлическая гильза поверх трубки, по ней легко записать следующий размер, а у алюминия внутренняя втулка тоньше самой дуги. Мерьте середину сегмента, точность нужна до десятых.

Если штангенциркуля нет, обмотайте сегмент ниткой или полоской бумаги, отметьте виток и разделите его длину на 3,14. Одного витка хватает, чтобы отличить 9,5 от 11 мм. У 7,9 и 8,5 мм окружности расходятся меньше чем на 2 мм, тут мотают десять витков вплотную и делят длину ещё на 10, а десятые доли алюминиевых дуг ниткой уже не поймать.

Вышло 7,9 или 12,7 мм, и замер выглядит кривым. Это дюймы: пять шестнадцатых, три восьмых и половина дают как раз 7,9, 9,5 и 12,7 мм. Несущие дуги бывают толще тамбурных, так что мерьте ту, что сломалась.

Длина сегмента и куда девается втулка

Выступ втулки в собранной дуге сидит в соседнем сегменте или на нём, поэтому длина дуги складывается из длин трубок.

Удобнее мерить собранную дугу. Рулетка от стыка до стыка даёт длину среднего сегмента, крайние меряют от стыка до торца, наконечник отдельно, а все замеры показаны на схеме ниже.

Сегменты 60 и 63 см в одной дуге не уживаются, три сантиметра целиком прибавляются к длине. Тент тянет по швам, а нагрузка уходит в стыки, где дуги и трескаются. Поэтому 63-сантиметровый сегмент фибергласса 9,5 мм ставят в дугу из 60-сантиметровых, отпилив лишнее.

Чем алюминиевые дуги отличаются от стеклопластиковых

Загляните в торец. Алюминиевые дуги тонкостенные, как коктейльная трубочка, втулка у них внутренняя, а метр дуги 8,5 мм весит около 65 г. От удара алюминий скорее гнётся, чем ломается.

Стеклопластик же примерно вдвое тяжелее, у дюрапола 8-8,5 мм около 120 г на метр. В торце толстая стенка и узкий канал под резинку, втулка надета снаружи. Ломается фибергласс длинными острыми волокнами, которые режут тент. Дюрапол - тот же стеклопластик в полимерной оболочке, по торцу и весу их почти не отличить.

Фибергласс и дюрапол одного диаметра взаимозаменяемы, даже внутри одной дуги. А вот алюминий со стеклопластиком не стыкуется, втулки разные, поэтому его ставят только целой дугой, проверив, что крючки внутренней палатки защёлкиваются на новом диаметре. У зимних кубов прутки сидят в хабах, пластиковых крестовинах, их каркасы мы разбирали, сравнивая палатки Стэк и Медведь.

Когда хватит одного сегмента, а когда нужна вся дуга

Один сегмент меняют, если трещина одна и замена совпала по диаметру, благо сегменты продают поштучно. Всю дугу собирают заново, когда треснули два сегмента и больше или диаметр редкий. Без примерки надёжнее взять сегменты на всю дугу, её стыки подогнаны друг к другу.

Треснувший фибергласс - повод осмотреть остальные дуги, порядок есть в заметке про уход за палаткой. А если трещит каждая вторая стыковка и тент выгорел, проще присмотреть новую в разделе кемпинговые палатки.

А в походе до замены дугу держит шина. Гильзу надвигают на излом с заходом на целую трубку по обе стороны и приматывают армированным скотчем, а расщеплённый фибергласс перед этим стягивают изолентой. Без гильзы выручит жесть от банки или шина из двух жёстких колышков для палатки. На морозе скотч греют за пазухой, иначе клей не держит. Дома сегмент всё равно меняют.

Как собрать дугу из комплекта и укоротить сегмент

Перед разборкой пережмите резинку прищепкой у крайнего сегмента, иначе развязанный шнур уйдёт внутрь трубки. Разложите сегменты по порядку и сфотографируйте, куда смотрят втулки.

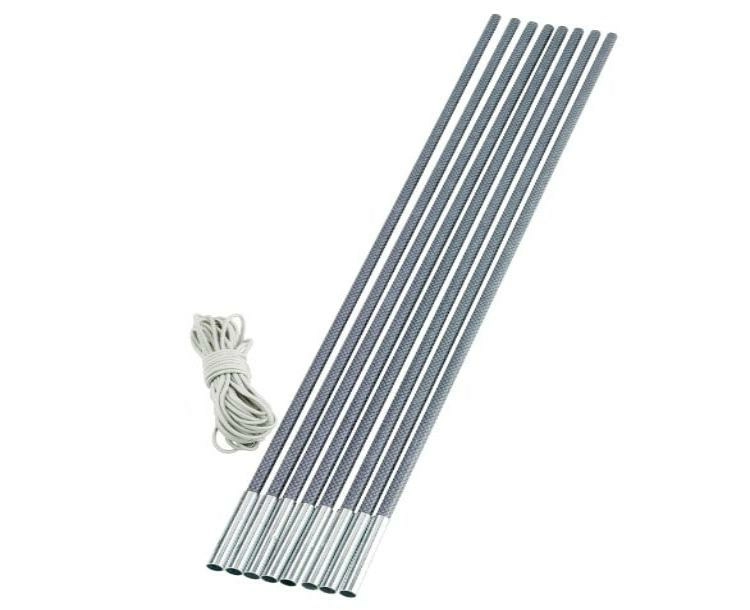

Новую дугу набирают из комплекта дюрапола 11 мм или такого же на 12,7 мм, сегментов столько, сколько было в старой. Восемь по 60 см дают 4,8 м, для дуги длиннее нужен второй комплект. Сегменты нанизывают втулками в одну сторону, резинку протягивают проволокой с крючком и завязывают узлы у наконечников. Натяжение верное, когда сегменты сами сходятся в стык, а дуга складывается без усилия.

Слабое натяжение видно сразу: трубки целы, а дуга разваливается в руках. Резинку подтягивают у наконечника или меняют, беря шнур на четверть-треть короче дуги.

Лишнюю длину сегмента убирают со стороны без втулки. Место реза обматывают малярным скотчем, трубку зажимают в тисках через тряпку и пилят ножовкой по металлу. Торец выравнивают напильником, а внутреннюю кромку снимают надфилем, иначе она перетрёт резинку. Пыль стеклопластика вредна, так что пилят на улице, в перчатках и маске.

Остаётся наконечник, его подбирают под угол тента. Штырь на торце дуги вставляют в люверс на стропе, а чашку, она же колпачок, надевают на штырь, пришитый к углу палатки. Наконечники в комплекты дуг Crusoe Camp по описанию не входят - перед заказом уточните у нас. Их переставляют со старой дуги. Готовую дугу проверьте, поставив палатку во дворе по инструкции для палатки с внешним каркасом.

Что замерить, прежде чем купить дуги для палатки

Перед заказом запишите шесть вещей.

• Материал и где стоит втулка, снаружи или внутри.
• Диаметр на середине трубки, с десятыми.
• Длину среднего сегмента и крайних.
• Число сегментов и общую длину дуги.
• Тип наконечника.
• Фото стыка рядом с линейкой.

С такими цифрами замена в разделе запасных дуг находится за пару минут. А запасной сегмент своего диаметра стоит возить в чехле с дугами, он найдётся среди аксессуаров и запчастей для палаток.
